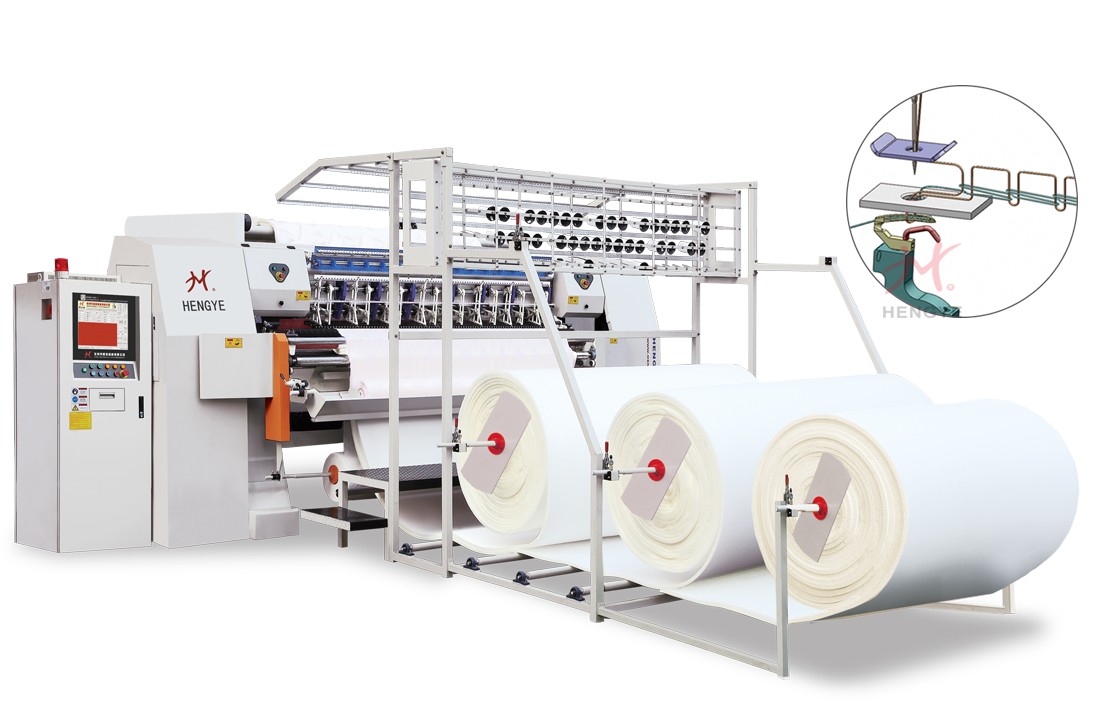

電腦無梭多針絎縫機
HY-W-JH
電腦無梭多針絎縫機
加厚 | 穩定 | 耐用
用途:絎縫高級床墊、床上用品、居家裝飾等各種各樣花紋。
1】針排和壓板采用無凸輪的雙擺臂運動機構,避免潤滑油沾污布料的情況發生;
2】多次跨步獨立圖案(涵蓋 360°、180°絎縫圖案);
3】面、底線斷線紅外線檢測自動停機,自動提針及數控調速;
4】通過 CE 認證的安全保護標準;
5】縫材料厚度變化很大時,不用調整壓板位置;
6】高剛度機身,機器運轉速度高、震動輕、噪音低、無撞擊;
7】新一代電腦控制系統,絎縫精度高,絎縫過程中無需過多的參數調整或修改圖案;
8】CAD 繪圖方法,圖形精確,方便快捷;
9】強大的花模組合及多次跨步功能,可在各種大小的床墊里絎縫出每行各不相同的圖案;
10】狀態檢測,機器的運行情況一目了然;
參數 [單位:mm] | HY-W-JH |
主機尺寸 | 4800×1600×2000 mm(長寬高) |
絎縫寬度 | 2450 mm |
針 排 距 | 50.8,76.2,127(5" ) 76.2,76.2,152.4 ( 6") |
針 距 | 25.4 mm |
X 行 程 | 410 mm |
絎縫厚度 | ≤ 80(所有圖案) |
步 長 | 3~8 mm |
生產速度 | 60~230 (米 /小時) |
車針型號 | 24/180、23/160、22/140、21/130 |
主軸轉速 | 200~900 (轉/分鐘) |
功 率 | 7 KW |
電 壓 | 380V/50HZ \ 220V/60HZ |
全機重量 | 4500 KG |

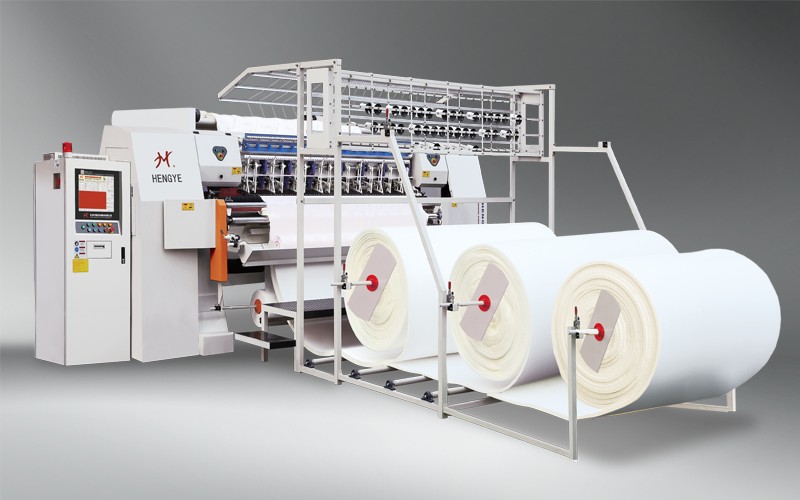

產品主機
Leading Brand
HY-W-JH
NO.4
機型 | HY-W-SJS-3S | HY-W-SJS-3 | HY-W-SJ | HY-W-BSJ | HY-W-DGN | HY-W-JH |
A | 4750 | 4700 | 4795 | 4795 | 4990 | 4840 |
B | 2100 | 2100 | 2050 | 2050 | 2120 | 2000 |
C | 2820 | 2820 | 2800 | 2800 | 2870 | 2940 |
D | 4750 | 5400 | 5460 | 5460 | 5690 | 5540 |
E | 670 | 670 | 500 | 500 | 500 | 350 |

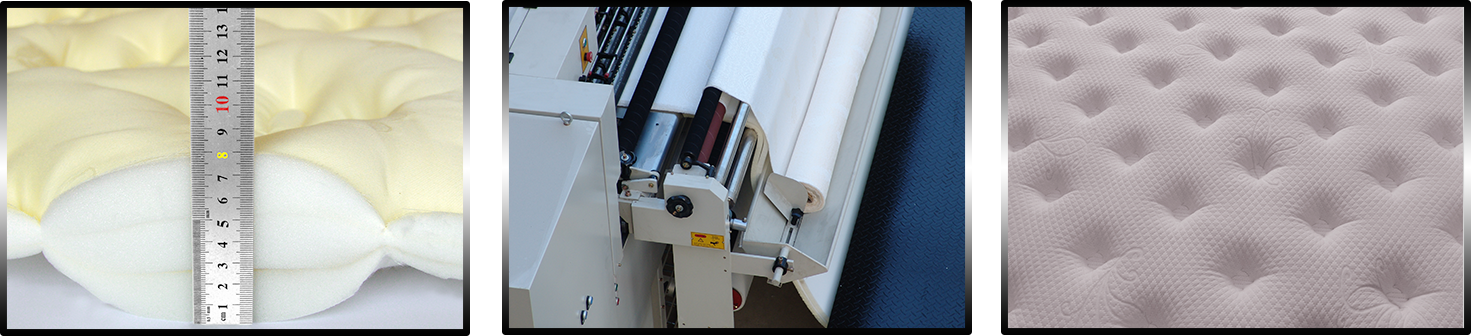

機械細節
Details
NO.6

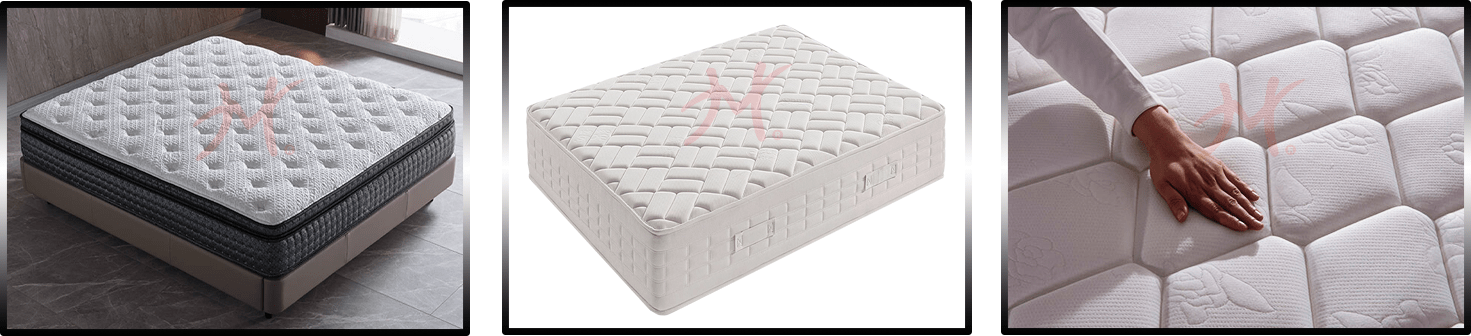

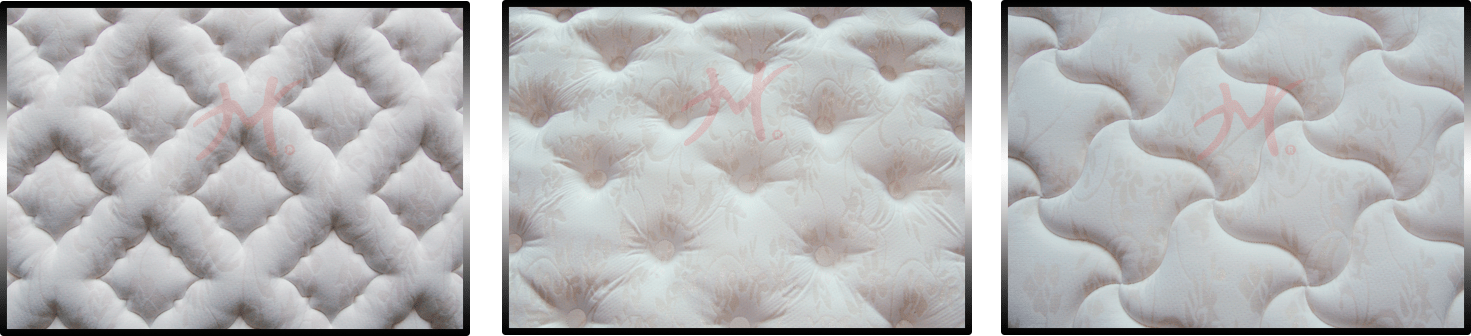

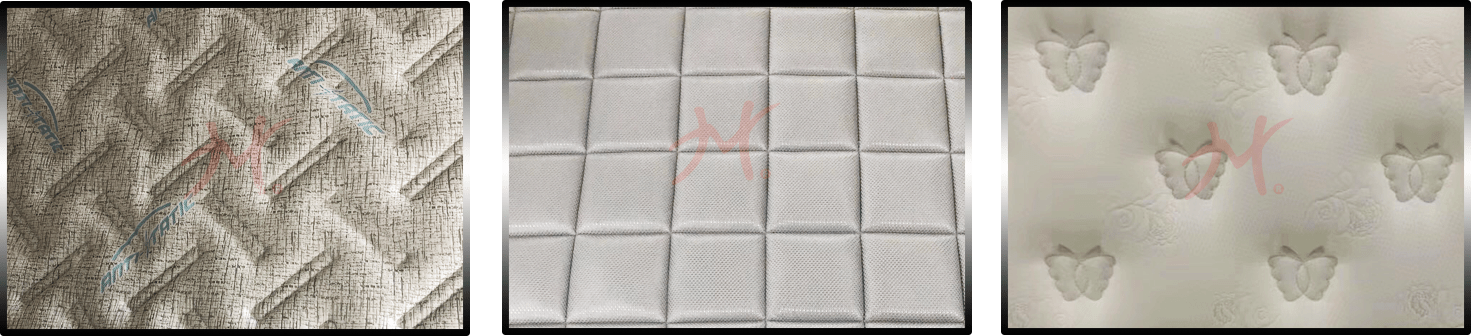

絎縫效果
Quilted effect
HY-W-JH
組合方案
Combination scheme
絎縫機 | 四邊縫裁機 |裁剪機 |疊料機 | 卷布裝置 ,可根據客戶公司的需求推薦最合適您的絎縫組合方案!
